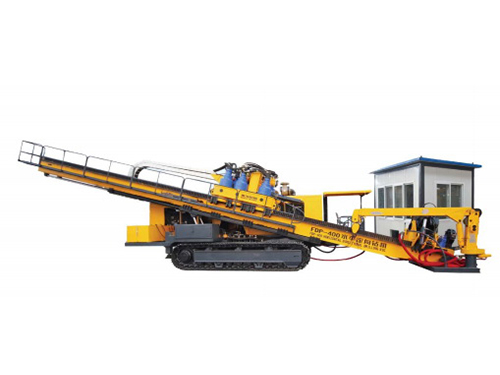

Máquina Perforadora Horizontal Direccional FDP-400

La máquina perforadora horizontal direccional FDP-400 cuenta con dos motores para garantizar la seguridad de la misma, y está equipada con un grupo hidráulico y funciones tanto manuales como eléctricas.

Funciones

1. La estructura de tres ganchos le da fiabilidad a las sartas de los tubos de perforación.
2. Hay que asegurarse de darle la debida sujeción a la máquina para que el tubo de perforación encaje desde cualquier posición en la extracción.
3. El sistema push and pull reduce la fricción de la rueda de fricción, reduciendo la perdida de energía.
4. Equipada con una grúa a fin de facilitar el uso del tubo de perforación y darle un manejo más amplio.

Parámetros De La Máquina Perforadora De Zanjas FDP-400

Máquina perforadora principal
Máximo empuje de alimentación/extracción		4000KN
Empuje de alimentación/Sistema de extracción		Tipo piñón y cremallera, seis engranajes impulsores con dos cambios de giro, regulación de velocidad / giros: 7.5m/min Ⅱ giro: 32m/min
Rotación		Transmisión por engranajes, regulación de velocidad / giro hueco par de eje: 98000N·m@42r/min Ⅱgiro hueco par de eje: 49000N·m@84r/min
Motor
Fabricante		Weichai Power Co., Ltd
Potencia del motor		552kW
Estado operativo		Todos los detalles sobre rotación, empuje y extracción mencionados al más alto índice de rendimiento
Cabina del operario
Equipada con aire acondicionado
Estándares ambientales
Emisiones del motor y nivel de ruido según el estándar II Europeo
Ángulo oblicuo del mástil
8°~16°
Argollas
Abrazaderas y argollas para movimiento a larga distancia
Abrazaderas/	Distancia ajustable con la máxima precisión, estable
Par de apriete máximo	110000N·m
Par	220000N·m (diseñado según las especificaciones del cliente.)
Mástil
Longitud del mástil 16,5 metros
Bomba de Lodo Hidráulica
Funcionamiento completamente hidráulico, flujo ajustable
Tasa de flujo	0~2200L/min
Presión	0~10MPa
Estructura
Cinta tipo oruga
Herramienta perforadora
Barra de perforación	5", 5 1/2"
Escariador (tipo cortante)	Ф425, Ф530, Ф680, Ф760, Ф900, Ф1100, Ф1350mm
Dimensiones y peso bruto
Dimensiones (L × W × H)	17,17×3,25×3,45m
Peso bruto	52000kg
Accesorios de la Perforadora
Presión, tasa de flujo, revoluciones y otros datos mostrados en las figuras. De esta forma se puede analizar de forma sencilla el funcionamiento y las condiciones en las cuales se realiza el proceso.
