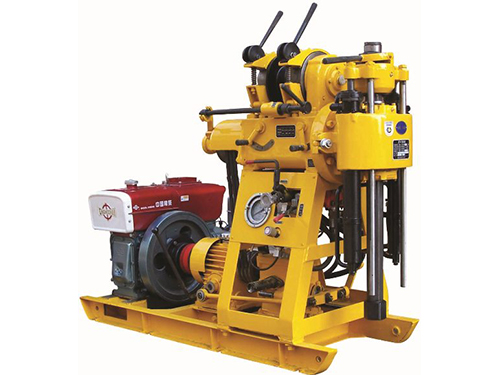

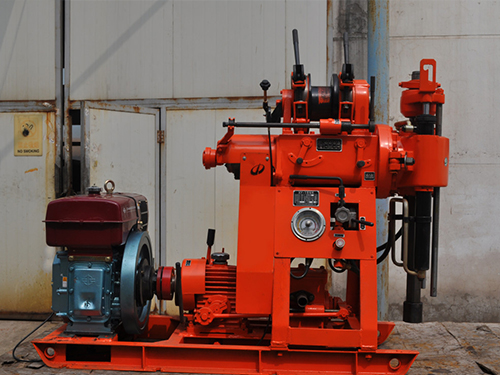

Equipo De Perforación De Núcleo XY-1

El equipo de perforación de núcleo XY-1 está diseñado para exploración e investigación general, prospección geofísica, construcciones y carreteras, perforación con barrenos y otros.

Funciones

1. Dispositivo de alimentación automática hidráulica, de elevada eficacia de perforación.
2. El mecanismo de sujeción funciona con articulaciones esféricas superiores que sustituyen las pinzas. La barra puede sustituirse sin necesidad de apagar la máquina.
3. Con manillas centralizadas, la perforadora de núcleo es fácil de operar, segura y fiable.
4. La perforadora, bomba y motor diesel están instalados en una base común a fin de mantener una estructura compacta que ocupe poca superficie.
5. Peso ligero, excelente auto desprendimiento, fácil de transportar y manejar en superficies planas y montañosas.

Parámetros Del Equipo De La Perforadora De Núcleo XY-1

Volumen	Parámetro	Volumen	Parámetro
Perforadora		Bomba de Lodo
Profundidad de Perforación	100m	Modelo	Bomba horizontal de pistón de simple efecto
Diámetro inicial de perforación	110mm	Cilindrada Máxima
Diámetro final de perforación	75mm	Con motor diesel	95L/min
Especificaciones de la barra de perforación	42mm	Equipada con motor	77L/min
Rango de ángulos	90º~75º	Presión máxima de trabajo permitida	1,2MPa
Dimensiones (L × W × H)	1640 × 1030 ×1440(mm)	Presión de trabajo continua	0,7MPa
Cabeza giratoria		Diámetro de la tubería de succión	32mm
Velocidad cabezal(3-velocidades)	142, 285, 570 (r/min)	Diámetro de la tubería de descarga	25mm
Carrera del eje	450mm	Bomba de aceite
Despliegue máximo del eje	15KN	Modelo	YBC-12/125
Capacidad máxima de carga	25KN	Presión media:	12,5MPa
Velocidad de desplazamiento hacia arriba del eje vertical	3m/min	Cilindrada	8ml/r
Grúa		Velocidad media	800~2500r/min
Máxima capacidad de elevación (1 velocidad, cable único)	10KN	Potencia (motor diesel o motor)
Volumen del Cable	27m	Modelo (Motor diesel)	ZS1100
Diámetro del cable	9,3mm	Potencia media	10,3kW
Velocidad del carrete	55, 110, 220 (r/min)	Velocidad media	2000r/min
Diámetro del enrollado del cable	145mm	Modelo (motor)	Y132M-4
Diámetro del freno	230mm	Potencia media	7,5kW
Ancho del freno	50mm	Velocidad media	1440r/min
