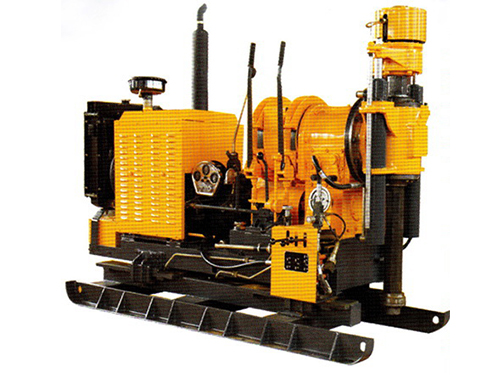

Core Drilling Rig XY-2B

El equipo de perforación de núcleo XY-2B es una perforadora vertical, la cual puede ser equipada con un motor diesel o un motor eléctrico. La perforadora vertical se utiliza para depósitos sólidos, como por ejemplo, diamante, carburo, ingeniería geológica y de exploración, y perforación de cúmulos.

Equipamiento de la Perforadora Vertical XY-2B

1. Estructura de transmisión mecánica compacta, peso ligero, eje vertical para perforaciones de grandes dimensiones y diámetro Kelly hexagonal, asegurando el par de transmisión.
2. Alta velocidad de rotación y ámbito de aplicación, adaptable para perforar con diamante de pequeño diámetro o con broca de carburo para grandes diámetros u otras perforaciones.
3. Durante el proceso de alimentación controlado de forma hidráulica, tanto la presión como la velocidad de alimentación se regulan según los diferentes requisitos del estrato de perforación.

Parámetros de la Perforadora Vertical XY-2B

Volumen		Parámetro	Volumen	Parámetro
Perforadora			Grúa
Profundidad de Perforación		Φ76mm              300m	Velocidad de ascenso	0.64, 1.33, 2.44 (m/s)
		Φ219mm            150m	Capacidad máxima de elevación	25KN
		Φ500mm             50m	Diámetro del cable	15mm
Especificaciones de la barra de perforación		50, 60mm	Diámetro del tambor	200mm
Rango de ángulos		90º~70º	Diámetro de la rueda de freno	350mm
Dimensiones (L × W × H)		2500 × 1100 ×1700(mm)	Ancho de la cinta de freno	74mm
Peso	Con motor diesel	1550kg	Bomba de aceite
	Con motor eléctrico	1450kg	Modelo	CB-25
Cabeza giratoria			Radio de desplazamiento	40L/min
Velocidad positiva del eje		70, 146, 179, 267, 370, 450, 677, 1145 (r/min)	Presión media:	8MPa
Velocidad de reverso del eje		62, 157 (r/min)	Potencia (motor diésel o motor)
Alimentación		550mm	Modelo (Motor diésel)	N485Q
Capacidad máxima de carga		68KN	Potencia media	24,6kW
Capacidad de alimentación del eje		46KN	Velocidad media	1800r/min
Par máximo		2550Nm	Modelo (motor eléctrico)	Y180L-4
Dispositivo de traslación			Potencia media	22kW
Carrera		420mm	Velocidad media	1450r/min
Distancia de la perforación		300mm
