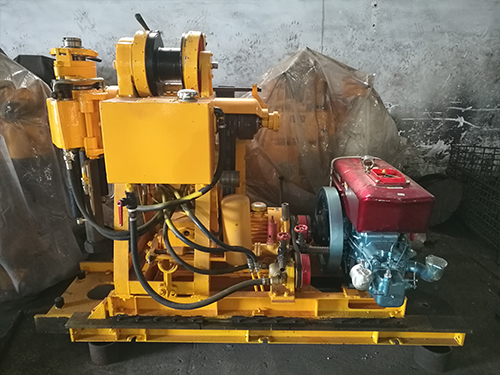

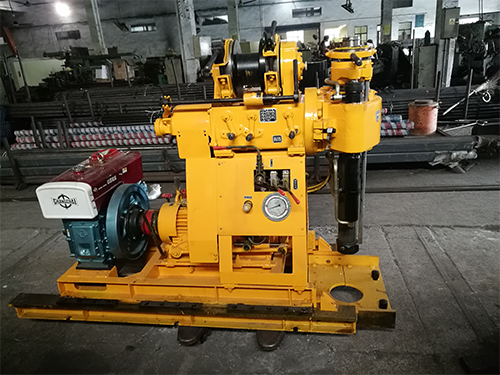

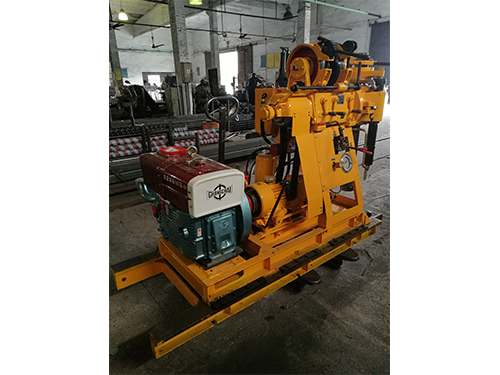

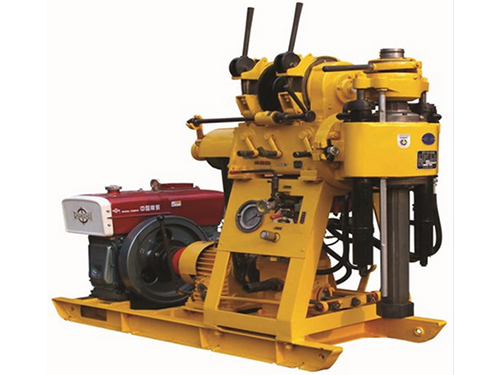

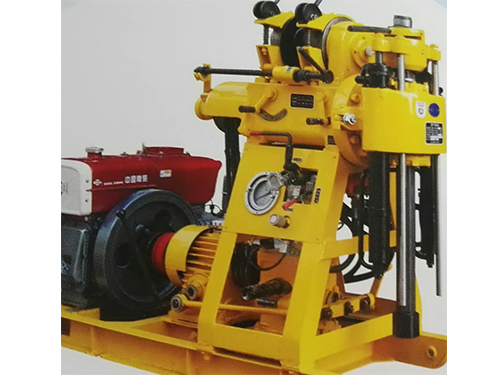

Equipo De Perforación Horizontal XY-1A

El equipo de perforación de núcleo XY-1A es un modelo de perforadora ligera de alta velocidad y con un sistema de alimentación hidráulico. Los modelos XY-1A(YJ) , XY-1A-4 y XY-1A-4(YJ) están diseñados en base al modelo XY-1A.

Funciones

1. Sistema de alimentación hidráulica y alta eficiencia de perforación, reduciendo así el esfuerzo en su manejo.
2. La perforadora ligera está equipada con un mecanismo de soportes esféricos superiores y Kelly hexagonal, pudiendo ser reemplazados sin necesidad de apagar, de forma eficaz, segura, y fiable.
3. Hay instalado un manómetro en el extremo de la perforadora para indicar la presión, a fin de controlar el estado de la perforación.
4. Estructura compacta, pequeño volumen, peso ligero, excelente auto desprendimiento, fácil de transportar y de manejar en superficies planas y montañosas.

Parámetros De La Perforadora Ligera XY-1A

Volumen	Parámetro	Volumen	Parámetro
Perforadora		Grúa
Profundidad de Perforación	100, 180m	Máxima capacidad de elevación ( cable único)	15KN
Diámetro inicial de perforación	150mm	Velocidad rotacional de elevación	36, 76, 121r/min
Diámetro final de perforación	75, 46mm	Velocidad lineal del tambor de elevación (2 niveles)	10, 20, 44, 88m/min
Especificaciones de la barra de perforación	42, 43mm	Diámetro del tambor	140mm
Rango de ángulos	90º~75º	Diámetro del cable	9,3mm
Dimensiones (L × W × H)	1620 × 970 ×1560(mm)	Diámetro del cable	35m
Peso (sin la unidad de alimentación)	620kg	Diámetro del freno	252mm
Carrera	350mm	Ancho de la cinta de freno	50mm
Cabeza giratoria		Bomba de aceite
Velocidad cabezal(5-velocidades)	140, 295, 470, 790, 1010 (r/min)	Modelo	YBC-12/125
Carrera del eje	450mm	Presión media:	12,5MPa
Despliegue máximo del Eje	15KN	Cilindrada	8ml/r
Capacidad máxima de carga	25KN	Velocidad media	800~2500r/min
Velocidad de desplazamiento hacia arriba del eje vertical	3m/min	Potencia (motor diesel o motor)
Velocidad de desplazamiento hacia abajo del eje vertical	4m/min	Modelo (Motor diesel)	ZS1100
		Potencia media	12,1kW
		Velocidad media	2200r/min
		Modelo (motor)	Y160M-4
		Potencia media	11kW
		Velocidad media	1460r/min
